卵石或碎石则要求按2.36毫米、4.75毫米、9.5毫米、16.0毫米、9.0毫米、26.5毫米、31.5毫米、37.5毫米、53.0毫米、63.0毫米、75.0毫米、90.0毫米各筛的累计筛余量达到规定的某一连续粒级的颗粒级配。也可以筛分出单粒级的颗粒级配要求的卵石和碎石。单粒级的卵石和碎石一般用于组合成具有要求级配的连续粒级；它也可与连续粒级的卵石或碎石混合使用，以改善它们的级配或配成具较大粒度的连续粒级。
　　建筑用卵石碎石级配分类级配
　　建设用石分为鹅卵石、卵石和碎石。卵石、碎石按技术要求分为Ⅰ类、 Ⅱ类和Ⅲ类。
　　规格：按卵石、碎石粒径尺寸分为单粒级和 连续粒级。亦可以根据需要采用不同单粒 级卵碎石混合成特殊粒级的卵石、碎石。
　　Ⅰ类宜用于强度等级大于C60的混凝 土；
　　Ⅱ类宜用于强度等级C30～C60及抗冻、 抗渗或其他要求的混凝土；

　　Ⅲ类宜用于强 度等级小于C30的混凝土。

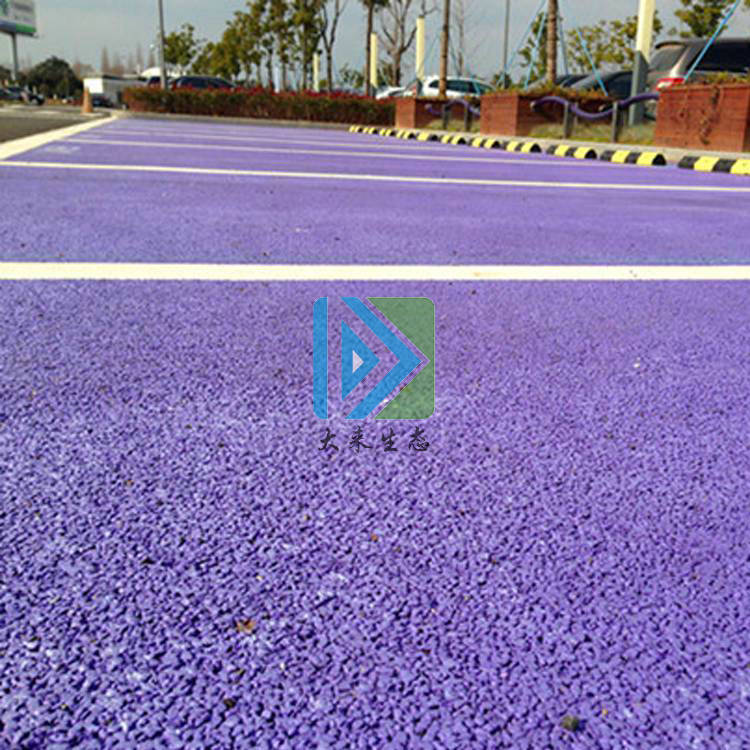

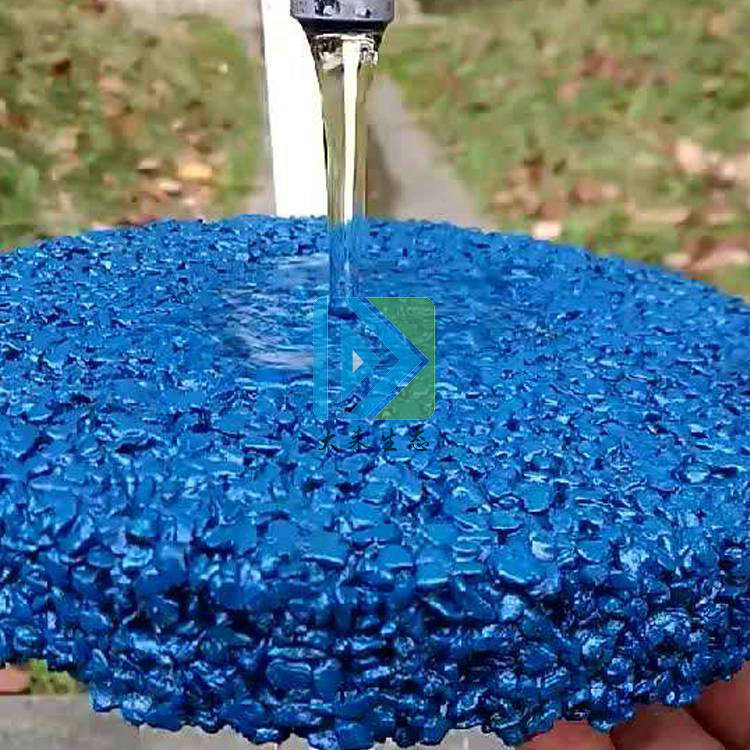

路用透水混凝土应选用适于公路工程的水泥，如道路硅酸盐水泥、旋窑硅酸盐水泥或普通硅酸盐水泥。各交通等级路面水泥的抗折强度和抗压强度、水泥的化学成分和物理指标应分别满足《硅酸盐水泥和普通硅酸盐水泥》(GBl75—1999)、《道路硅酸盐水泥》(GBl3693--1992)和《公路水泥混凝土施工技术规范》(JTG F30—2003)的相关规定：C3A止不宜大于7．0%，C4AF不小于15．0%，游离CaO不得大于1．0％，MgO和SO3。分别不得大于5．0％和3．5％，碱含量小于0．6％；比表面积300～450m2／kg，初凝时间不早于1．5h，终凝时间不迟于10h；28d干缩率小于0．09％，耐磨性不得大于3．6kg／m2，体积安定性检验合格等；不得掺窑灰、煤矸石、火山灰和粘土，有盐冻要求时不得掺石灰和石粉。为提高抗折强度和减少路面因磨蚀产生的粉尘和碎屑，透水混凝土宜采用抗折强度高且耐磨性好的水泥，要求CAF含量较大，一般超过16．0%。
